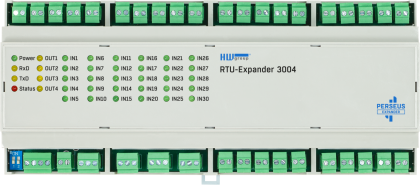

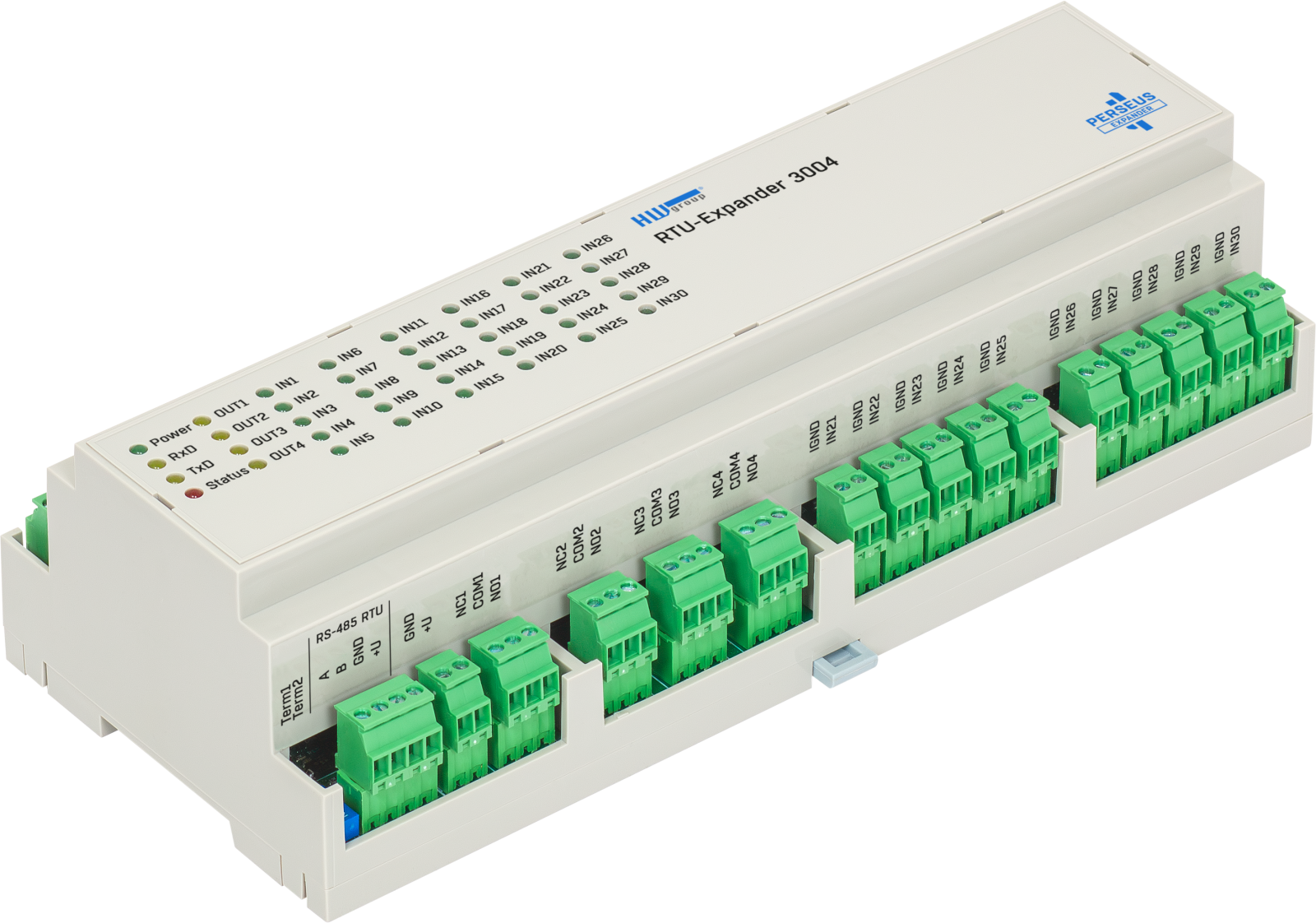

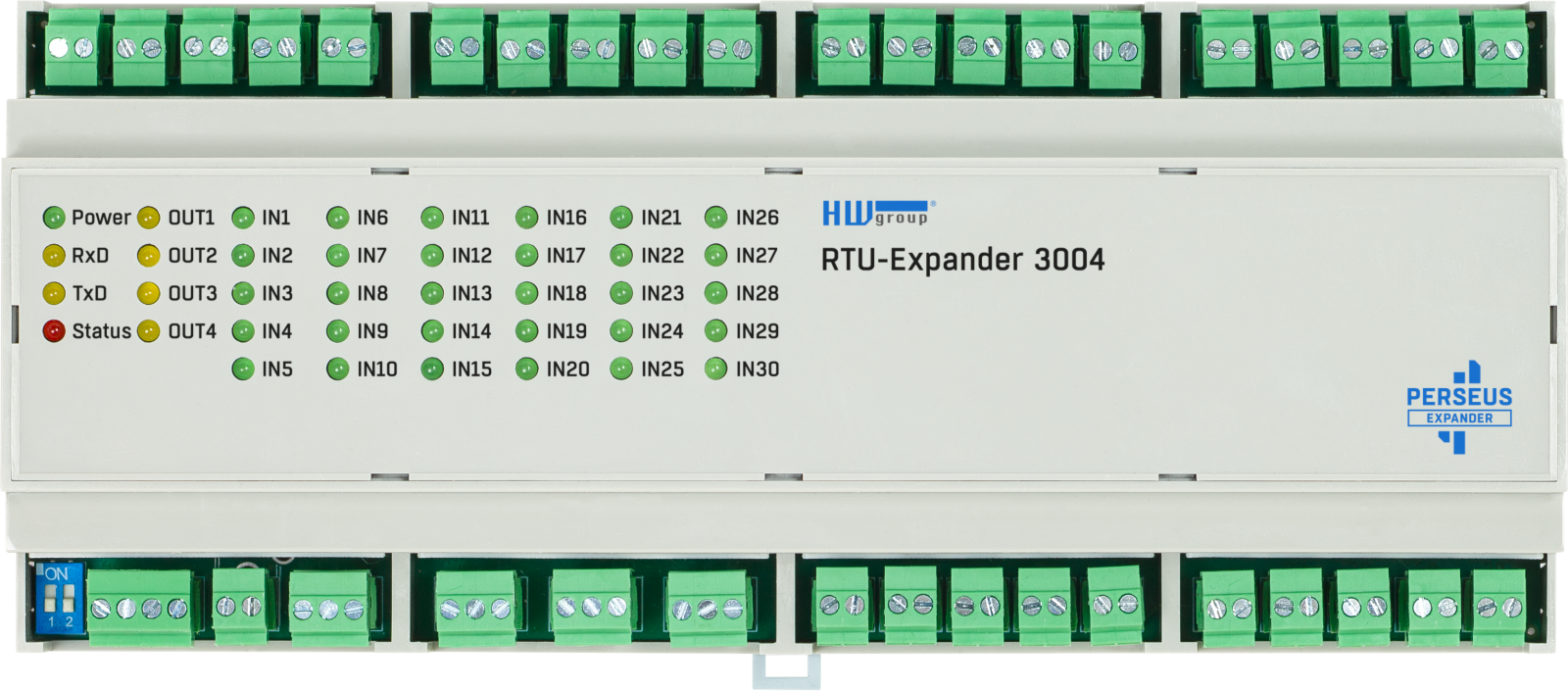

RTU-Expander 3004

Το RTU-Expander 3004 είναι μια συσκευή 12 modules για τοποθέτηση σε ράγα DIN, με διεπαφή RS-485 Modbus RTU.
Διαθέτει 30 ψηφιακές εισόδους με μετρητές S0 και 4 ψηφιακές εξόδους ρελέ.
Με αυτόν τον τρόπο επεκτείνει τις δυνατότητες I/O των συσκευών της οικογένειας Perseus Industrial μέσω Modbus/RTU.

Εφαρμογές και χρήση

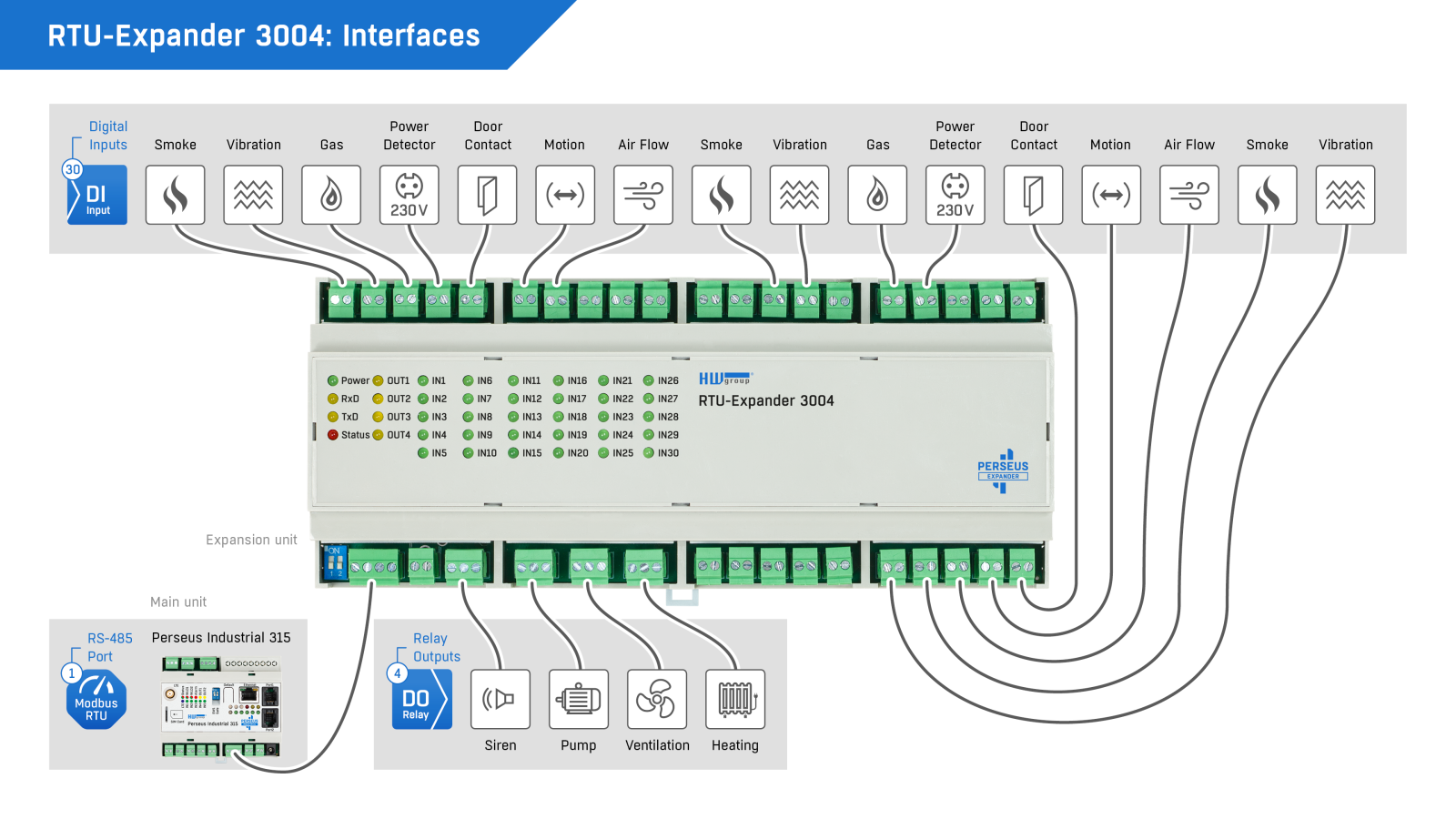

• Εξωτερική επέκταση εισόδων / εξόδων I/O για την πλατφόρμα Perseus


Επεκτάσιμη αρθρωτή αρχιτεκτονική RTU για ράγα DIN

Μπορούν να προστεθούν RTU-Expanders για ράγα DIN, ώστε να αυξηθεί ο αριθμός των ψηφιακών εισόδων DI και ψηφιακών εξόδων DO, ανάλογα με τις απαιτήσεις της εφαρμογής και σε συνδυασμό με τις μονάδες της οικογένειας Perseus Industrial.

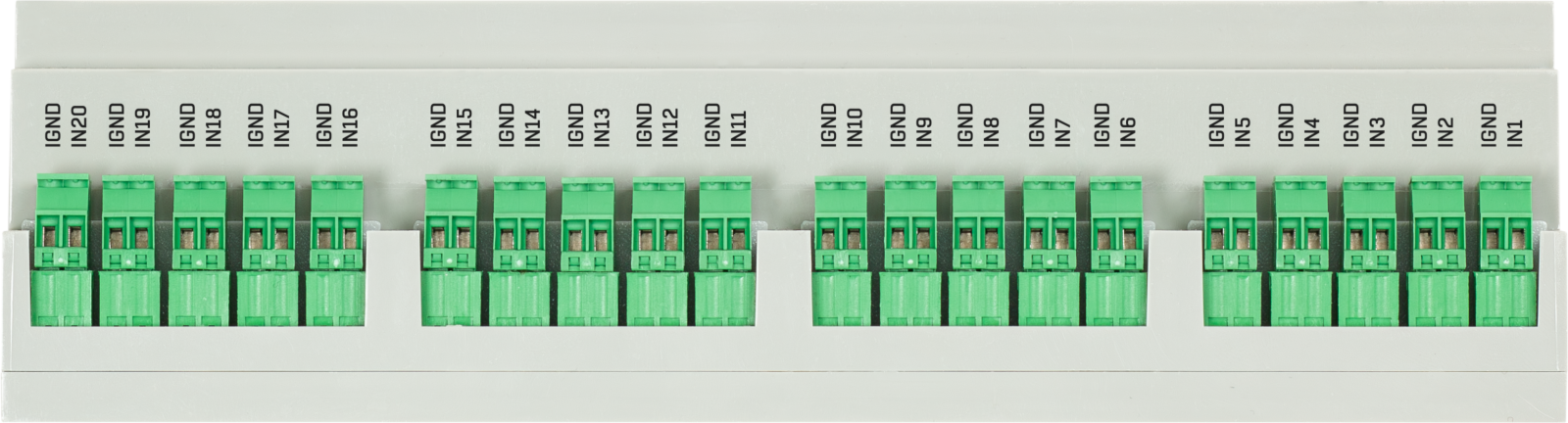

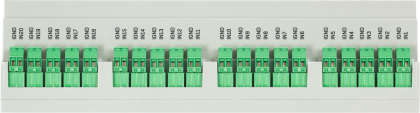

• DI – Digital Inputs: Ψηφιακές είσοδοι ξηρής επαφής
• DO – Digital Outputs: Τυπικές ψηφιακές έξοδοι με ρελέ

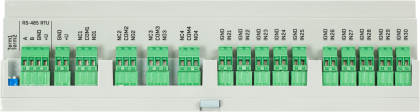

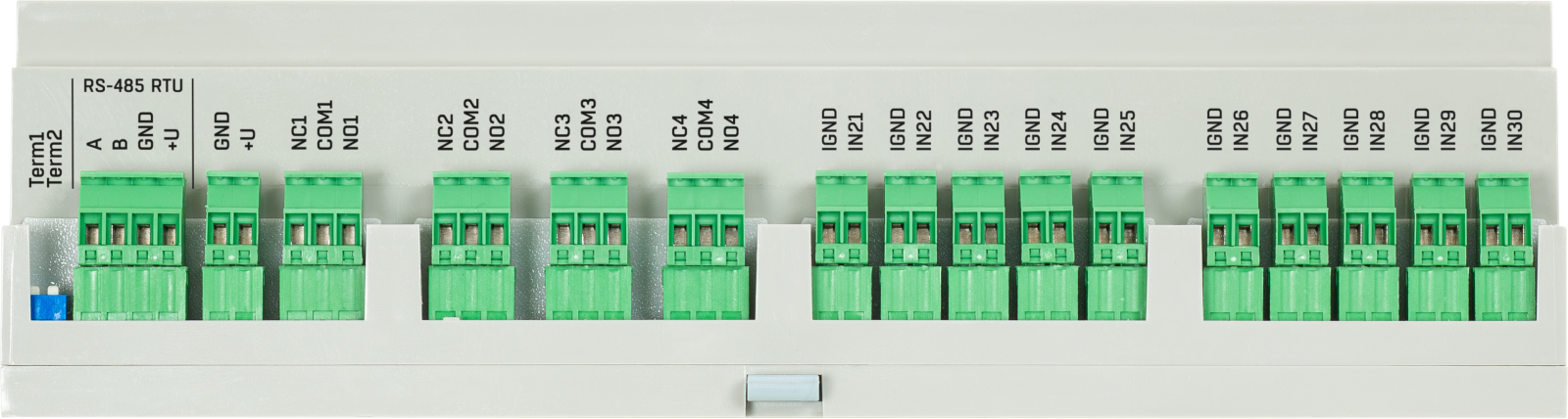

Πολλά RTU-Expanders μπορούν να συνδεθούν διαδοχικά σε σειρά (daisy-chain) από το μοναδικό RS-485 terminal block της συσκευής Perseus.

Όλες οι συνδεδεμένες μονάδες μπορούν να τροφοδοτηθούν με ονομαστική τάση 12 V, μέσω των επαφών GND και +U του RS-485 terminal block.
