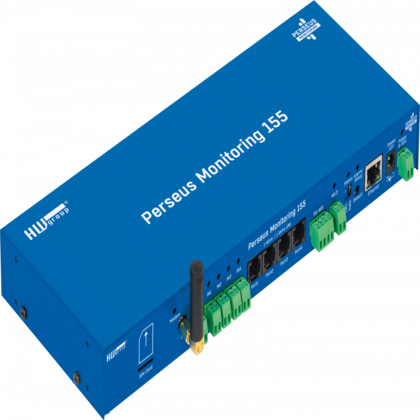

Perseus Monitoring 155

Το Perseus Monitoring 155 είναι μια ολοκληρωμένη λύση 1U για σύστημα απομακρυσμένης παρακολούθησης σε rack 19” (Data Centers, εγκαταστάσεις AV).

Μπορούν να συνδεθούν εξωτερικοί φυσικοί αισθητήρες για μέτρηση θερμοκρασίας (°C), σχετικής υγρασίας (%RH), ρεύματος (A), τάσης (V) και άλλων μεγεθών, ανιχνευτές με ρελέ / ξηρή επαφή, καθώς και καλώδιο ανίχνευσης διαρροής νερού WLD (Water Leak Detection).

Μπορούν επίσης να συνδεθούν μετρητές και αισθητήρες τρίτων κατασκευαστών μέσω LAN ή Modbus/RTU.

Η εφεδρική συνδεσιμότητα μέσω LTE επιτρέπει στη συσκευή να παραμένει σε λειτουργία σε περίπτωση διακοπής της σύνδεσης Ethernet.

Το Perseus 155 συνδυάζει δεδομένα από εξωτερικούς φυσικούς αισθητήρες και ανιχνευτές με δεδομένα από άλλες συσκευές HWg που είναι συνδεδεμένες μέσω LAN.

Οι τοπικές συνθήκες, τα Lua scripts, το ημερολόγιο και ο περιοδικός χρονοπρογραμματιστής βοηθούν στην ανάλυση των μετρούμενων δεδομένων.

Από τη συσκευή Perseus μπορούν να αποστέλλονται ειδοποιήσεις μέσω email ή SNMP Trap, καθώς και μέσω SMS και τηλεφωνικών κλήσεων.

Οι μετρούμενες τιμές είναι διαθέσιμες μέσω Open API όπως XML, Modbus/TCP και MQTT.

Το Perseus Monitoring 155 μπορεί να συνδεθεί με Portal που βασίζεται στην τεχνολογία SensDesk. Σε συνδυασμό με το Portal αποτελεί μια ισχυρή λύση για επαγγελματικές εφαρμογές.

Ένα μοναδικό χαρακτηριστικό των προϊόντων Perseus είναι το Meters API. Το Perseus μπορεί να διαβάζει μέσω LAN τις τιμές αισθητήρων από άλλες συσκευές, όπως για παράδειγμα το STE2 R2, και να χρησιμοποιεί αυτά τα δεδομένα για ανάλυση ή δημιουργία ειδοποιήσεων.

Η μονάδα Perseus Monitoring 155 διαθέτει ενσωματωμένο LTE modem, το οποίο λειτουργεί ως SMS Gateway τόσο για το ίδιο το Perseus όσο και για άλλες συνδεδεμένες συσκευές HW group.

Χαρακτηριστικά

• Ethernet: RJ45 (100BASE-T)
• WEB: Ενσωματωμένος web server
• LTE: Global
• 8 × θύρες RJ11: έως 2 εξωτερικοί αισθητήρες 1-Wire UNI ανά θύρα
• Αισθητήρες RJ11: Θερμοκρασία, σχετική υγρασία εσωτερικού / εξωτερικού χώρου, τάση, ρεύμα 0–30 A ή 4–20 mA και πολλά άλλα
• RS-485 (Modbus/RTU): 1 × terminal block
• WLD: 1 ζώνη για εξωτερικό καλώδιο ανίχνευσης διαρροής νερού
• DO – Ψηφιακές έξοδοι: 4 × DO με ρελέ
• DI – Ψηφιακές είσοδοι: 16 × DI, ξηρές επαφές
• Ανιχνευτές: Καπνού, επαφής πόρτας, βλάβης ανεμιστήρα, παρουσίας τάσης κ.ά.
• Ειδοποιήσεις συσκευής: SNMP Trap, email, SMS / τηλεφωνικές κλήσεις
• Ειδοποιήσεις μέσω Portal: Email, SMS / τηλεφωνικές κλήσεις, ειδοποίηση Device Invalid
• Open API: SNMP, XML, Modbus/TCP, MQTT, BACnet
• Επαγγελματικό προϊόν: IPv6, SNMP Traps, SNMP v3
• Ασφάλεια: RADIUS – IEEE 802.1X, λογαριασμοί διαχειριστή και χρηστών, HTTPS με πιστοποιητικό πελάτη
• Meters API μέσω LAN: HWg devices XML, Modbus/TCP, SNMP, MQTT
• Επεξεργασία δεδομένων: Conditions & Actions, Virtual Sensors, Scheduler
• Απομακρυσμένη διαμόρφωση μέσω SensDesk Technology

Εφαρμογές και χρήση
Τυπικές εφαρμογές

• Απομακρυσμένοι συγκεντρωτές δεδομένων από όλους τους τοπικούς αισθητήρες / μετρητές
• Απομακρυσμένη περιβαλλοντική παρακολούθηση στο εσωτερικό cabinet ή τηλεπικοινωνιακής εγκατάστασης
• Παρακολούθηση Data Center / μεμονωμένου rack
• Απομακρυσμένη παρακολούθηση τεχνικού χώρου
• Τηλεπικοινωνιακές εγκαταστάσεις
• Απομακρυσμένη παρακολούθηση υποδομών

Το Perseus Monitoring 155 είναι μια συσκευή τοποθέτησης σε rack 19", σχεδιασμένη για την περιβαλλοντική παρακολούθηση ενός cabinet σε Data Center ή ακόμη και ολόκληρου server room.

Μπορούν να συνδεθούν έως 100 εξωτερικοί μετρητές / αισθητήρες, με συνολικά έως 1000 τιμές / μεταβλητές.

Σε μία μονάδα rack 19" διαθέτει:

• 8 θύρες RJ11 για εξωτερικούς αισθητήρες 1W-UNI
• 16 θύρες DI για ξηρές επαφές
• 1 είσοδο ζώνης WLD για καλώδιο ανίχνευσης διαρροής νερού
• 4 εξόδους ρελέ

Το Perseus 155 μπορεί να τροφοδοτηθεί με 9–30 V, -48 V ή μέσω PoE.

Ο συνδυασμός της φυσικής διεπαφής RS-485 του Perseus 155 και του Modbus/RTU Meters API επιτρέπει την ανάγνωση δεδομένων από συσκευές τρίτων κατασκευαστών, όπως:

• Μετρητές ηλεκτρικής ενέργειας
• UPS
• Συστήματα κλιματισμού

Το Perseus Monitoring 155 διαθέτει μία είσοδο ζώνης WLD και 4 εξόδους ρελέ, οι οποίες μπορούν να ελέγχονται μέσω του interface της συσκευής ή σύμφωνα με την τιμή ενός συνδεδεμένου αισθητήρα ή ανιχνευτή.

Για παράδειγμα, μπορούν να χρησιμοποιηθούν για τον έλεγχο:

• Κλιματισμού,
• Εξαερισμού,
• Αυτόματων θυρών.


Επιλογές ειδοποιήσεων

Ένα τυπικό παράδειγμα εφαρμογής είναι η παρακολούθηση θερμοκρασιών σε απομακρυσμένη αποθήκη με ψυγεία και καταψύκτες.

Υπάρχουν 4 αισθητήρες θερμοκρασίας, εγκατεστημένοι στο εσωτερικό ψυγείων / καταψυκτών, με φυσική σύνδεση 1W-UNI μήκους έως 60 μέτρα στο Perseus 145.

Ένα εξωτερικό UPS με υποστήριξη SNMP μπορεί επίσης να παρακολουθείται μέσω SNMP, για παράδειγμα ως προς την κατάσταση της μπαταρίας του.

Το σύστημα μπορεί να χρησιμοποιηθεί για την παρακολούθηση:

• Ηλεκτρονικού εξοπλισμού
• Αποθηκευτικών χώρων
• Βιομηχανικών εγκαταστάσεων

Οι δυνατότητες κυμαίνονται από απλές ειδοποιήσεις υψηλής θερμοκρασίας έως πιο προηγμένα σενάρια συναγερμών, όπως:

«2 από τους 5 αισθητήρες έχουν υπερβεί το καθορισμένο όριο ή δεν είναι προσβάσιμοι — αποστολή ειδοποίησης σε συγκεκριμένο παραλήπτη σύμφωνα με τη διαμόρφωση του εσωτερικού scheduler.»

Αυτόνομη παρακολούθηση

• Μπορεί να αποσταλεί ειδοποίηση μέσω email απευθείας από τη συσκευή. Απαιτείται SMTP server.
• Το ενσωματωμένο LTE modem μπορεί να πραγματοποιήσει κλήση σε προκαθορισμένο αριθμό ή να αποστείλει μήνυμα SMS ως ειδοποίηση.
• Είναι δυνατή η ενεργοποίηση εξόδου ρελέ DO βάσει των καθορισμένων τιμών ενός ή περισσότερων αισθητήρων.
• Διατίθεται Perseus Open API, με υποστήριξη SNMP, Modbus/TCP, MQTT κ.ά.

Χρήση υπηρεσίας Portal – HWg-cloud.com

• Μπορεί να αποσταλεί ειδοποίηση μέσω email από το Portal, προσφέροντας αυξημένη μακροχρόνια αξιοπιστία.
• Διατίθεται ειδοποίηση Device Invalid όταν μία συσκευή αποσυνδεθεί.
• Διατίθεται γράφημα μίας τιμής με σύντομο ιστορικό.
• Υποστηρίζεται κλιμάκωση συναγερμών μέσω email.
• Είναι δυνατός ο απομακρυσμένος έλεγχος εξόδου ρελέ βάσει τιμής αισθητήρα.
• Παρέχεται κεντρική επισκόπηση και διαχείριση ειδοποιήσεων.
• Πρόκειται για δωρεάν υπηρεσία από τον κατασκευαστή HW group.

Χρήση επί πληρωμή υπηρεσίας Portal

• Portal με τεχνολογία SensDesk Technology, ως SaaS ή On-Premise
• Ειδοποιήσεις μέσω email, SMS και φωνητικής κλήσης
• Πολλαπλά γραφήματα με ιστορικό αρκετών ετών
• API λογαριασμού χρήστη μέσω SNMP ή XML
• Αναφορές σε PDF
• Λογαριασμοί πολλαπλών χρηστών

Mobile App – HWg Monitor

• Διαθέσιμες εκδόσεις για Android και iOS
• Σύνδεση συσκευών μέσω LAN: όλες οι συσκευές HWg
• Σύνδεση συσκευών μέσω Portal: SensDesk.com και επιλεγμένοι πάροχοι Portal
• Όλες οι τιμές αισθητήρων εμφανίζονται σε μία οθόνη
• Η εφαρμογή για κινητές συσκευές μπορεί να χρησιμοποιηθεί ως μόνιμη οθόνη προβολής των τιμών των αισθητήρων
