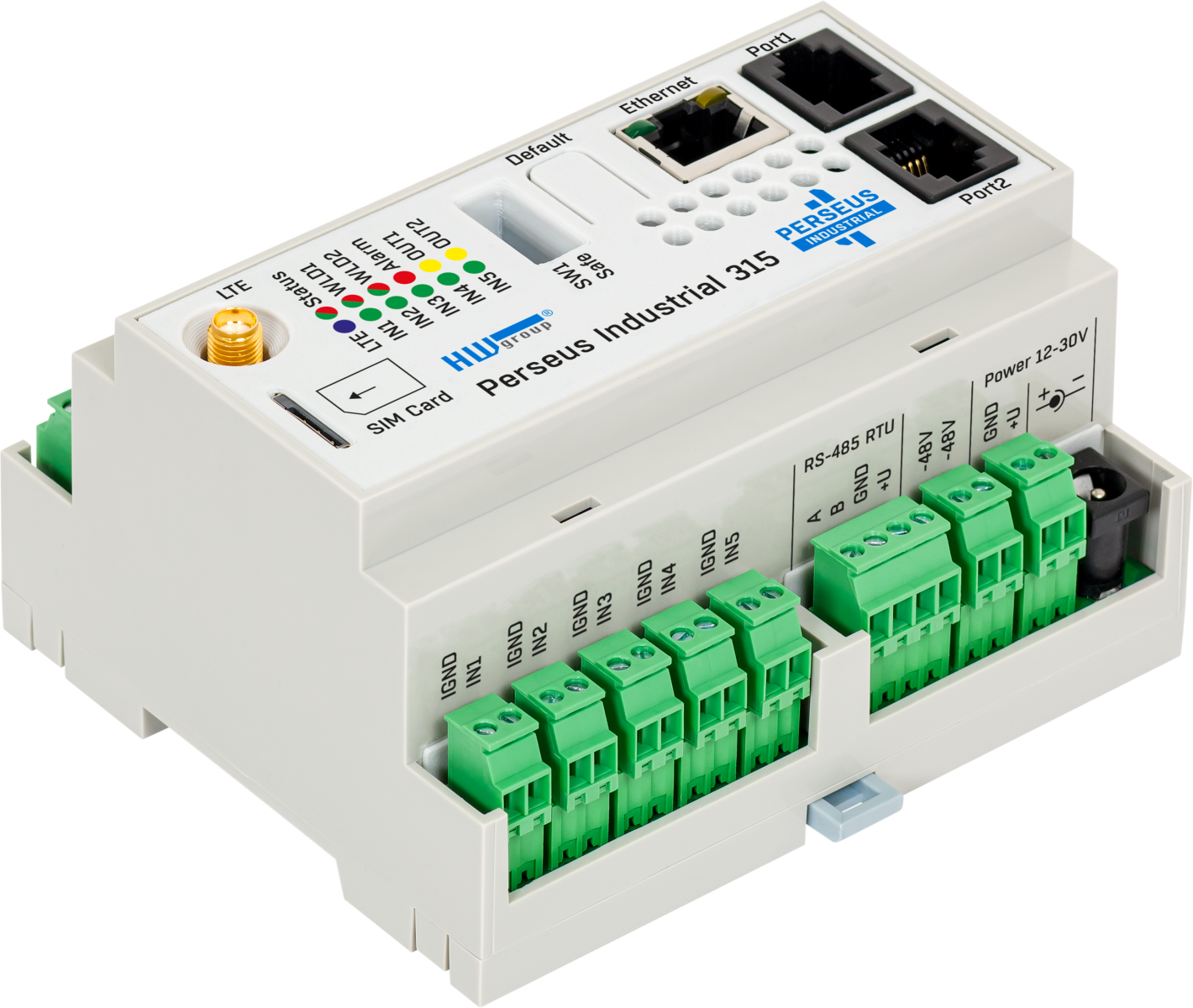

Perseus Industrial 315

Το Perseus Industrial 315 είναι μια επεκτάσιμη μονάδα παρακολούθησης και ελέγχου μέσω LAN και LTE, για τοποθέτηση σε ράγα DIN, σχεδιασμένη για βιομηχανικές εφαρμογές, υποδομές και περιβαλλοντική παρακολούθηση. Υποστηρίζει τη σύνδεση φυσικών αισθητήρων, ψηφιακών εισόδων/εξόδων, καλωδίων WLD (Water Leak Detection) για ανίχνευση διαρροής νερού, καθώς και μετρητών τρίτων κατασκευαστών μέσω LAN ή Modbus/RTU.

Χάρη στις εκτεταμένες δυνατότητες ειδοποιήσεων, τα ανοικτά API και την υποστήριξη Portal, αποτελεί ιδανική λύση για επαγγελματική απομακρυσμένη παρακολούθηση και αυτοματοποίηση εγκαταστάσεων. Η επεκτάσιμη αρχιτεκτονική του Perseus 315, η οποία βασίζεται σε RTU και επεκτάσεις για ράγα DIN, επιτρέπει τη σύνδεση πολλαπλών εισόδων και εξόδων σε διάφορους συνδυασμούς.

Το Perseus Industrial 315 συνδυάζει δεδομένα από εξωτερικούς φυσικούς αισθητήρες, ανιχνευτές και μετρητές με δεδομένα από άλλες συσκευές HWg που είναι συνδεδεμένες μέσω LAN.Οι τοπικές συνθήκες, τα Lua scripts, το ημερολόγιο και ο περιοδικός χρονοπρογραμματιστής βοηθούν στην ανάλυση των μετρούμενων δεδομένων.

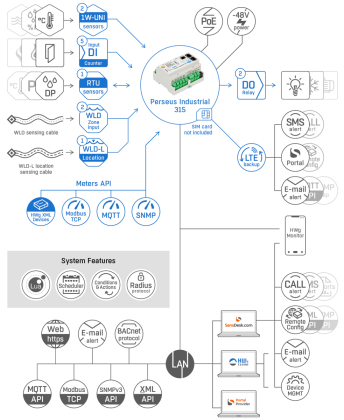

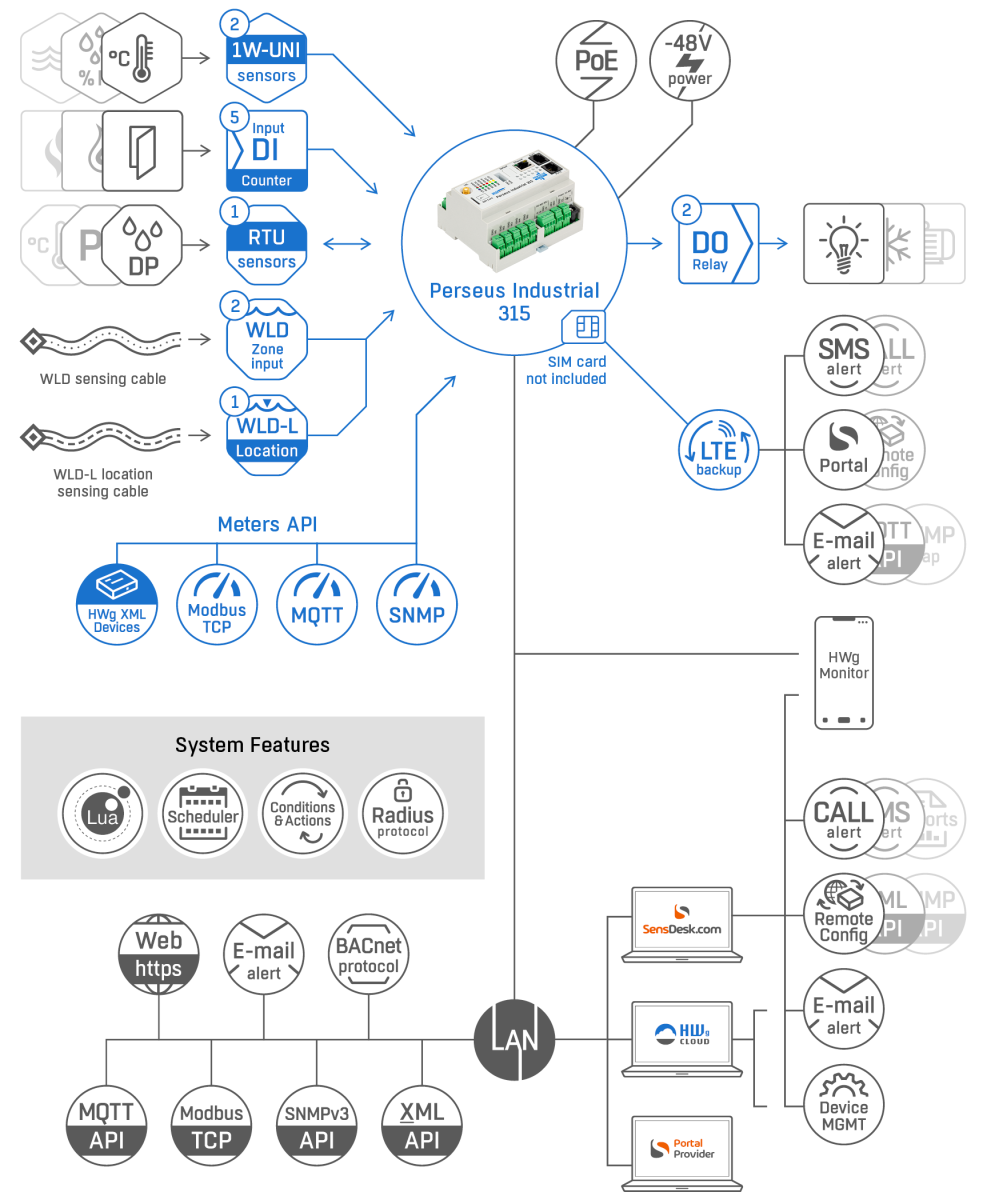

Η μονάδα Perseus Industrial 315 διαθέτει ενσωματωμένο LTE modem, το οποίο λειτουργεί ως SMS Gateway τόσο για το ίδιο το Perseus όσο και για άλλες συνδεδεμένες συσκευές HW group. Παράλληλα, παρέχει εφεδρική συνδεσιμότητα προς το Portal. Η πλατφόρμα Perseus υποστηρίζει πολλαπλές επιλογές ειδοποιήσεων, όπως SMS, τηλεφωνικές κλήσεις, Email και SNMP Trap, καθώς και Open API με υποστήριξη BACnet, Modbus/TCP και MQTT.

Το Perseus Industrial 315 μπορεί να συνδεθεί με Portal που βασίζεται στην τεχνολογία SensDesk. Σε συνδυασμό με το Portal αποτελεί μια ισχυρή λύση για επαγγελματικές εφαρμογές. Το Meters API επιτρέπει στο Perseus Industrial 315 να συλλέγει μέσω LAN τιμές από άλλες συσκευές HWg, όπως για παράδειγμα το STE2 R2, και να χρησιμοποιεί αυτά τα δεδομένα για τοπικές συνθήκες, ειδοποιήσεις, scripts ή απεικόνιση μέσω Portal.

Με αυτόν τον τρόπο, το Perseus δεν λειτουργεί μόνο ως συσκευή σύνδεσης αισθητήρων, αλλά και ως τοπικός συγκεντρωτής δεδομένων για κατανεμημένα συστήματα παρακολούθησης. Οι εξωτερικοί αισθητήρες μπορούν να συνδεθούν στις 2 θύρες RJ11 (1WU) ή στο RTU (RS-485) terminal block.

Εφαρμογές και χρήση
Τυπικές εφαρμογές

• Παρακολούθηση τεχνικών χώρων και υποδομών
• Παρακολούθηση περιβαλλοντικών συνθηκών σε αποθήκες, φαρμακευτικούς χώρους και χώρους αποθήκευσης
• Απομακρυσμένη παρακολούθηση μηχανημάτων και εγκαταστάσεων
• Παρακολούθηση τηλεπικοινωνιακών cabinets / BTS
• Παρακολούθηση θερμοκηπίων και γεωργικών εφαρμογών
• Συστήματα ανίχνευσης διαρροής νερού και συναγερμού

Αναλυτική περιγραφή

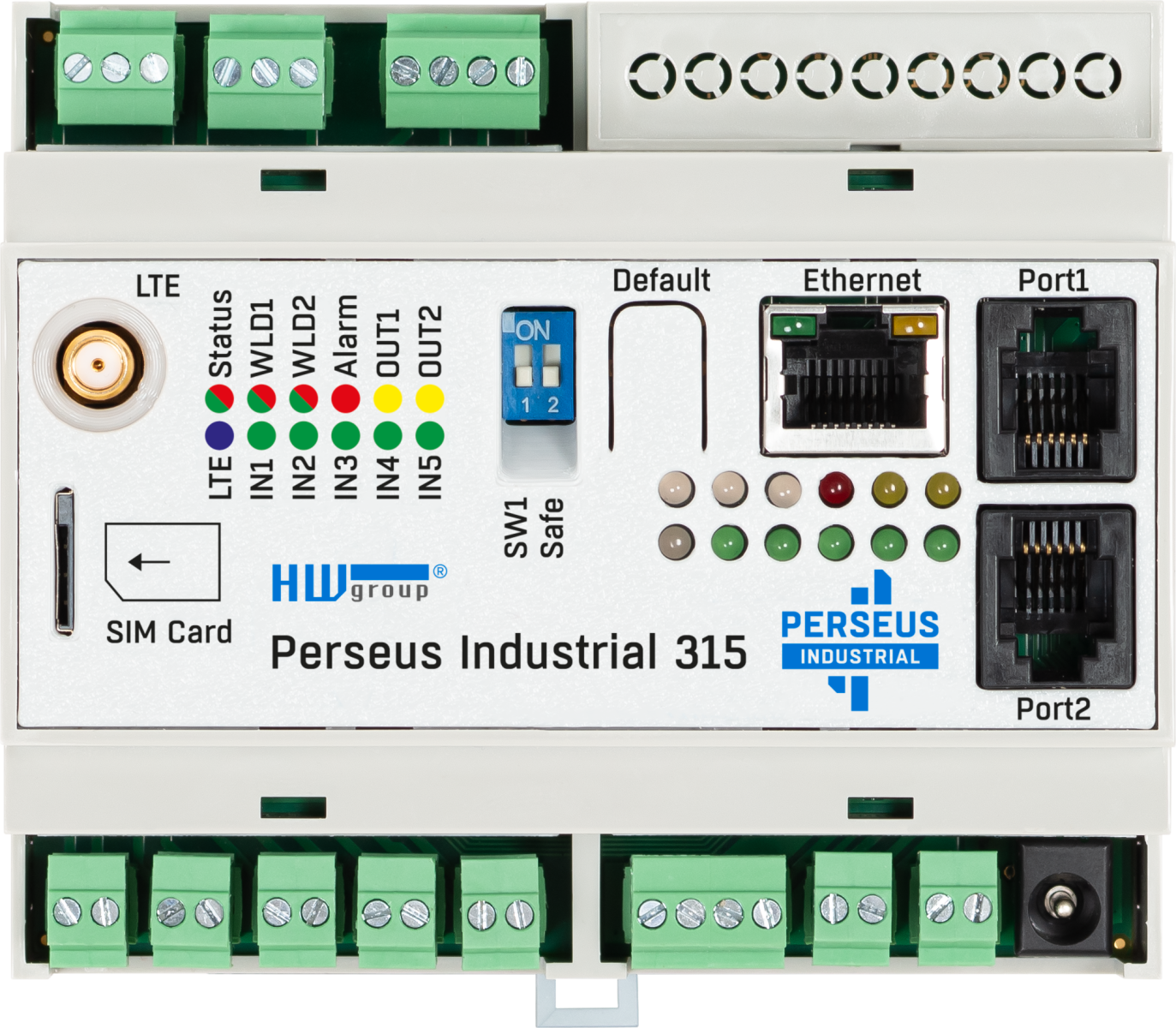

Το Perseus Industrial 315 είναι μια συσκευή για τοποθέτηση σε ράγα DIN, σχεδιασμένη για την περιβαλλοντική παρακολούθηση βιομηχανικών εγκαταστάσεων.

Μπορούν να συνδεθούν έως 100 εξωτερικοί μετρητές / αισθητήρες, με συνολικά έως 1000 τιμές / μεταβλητές.

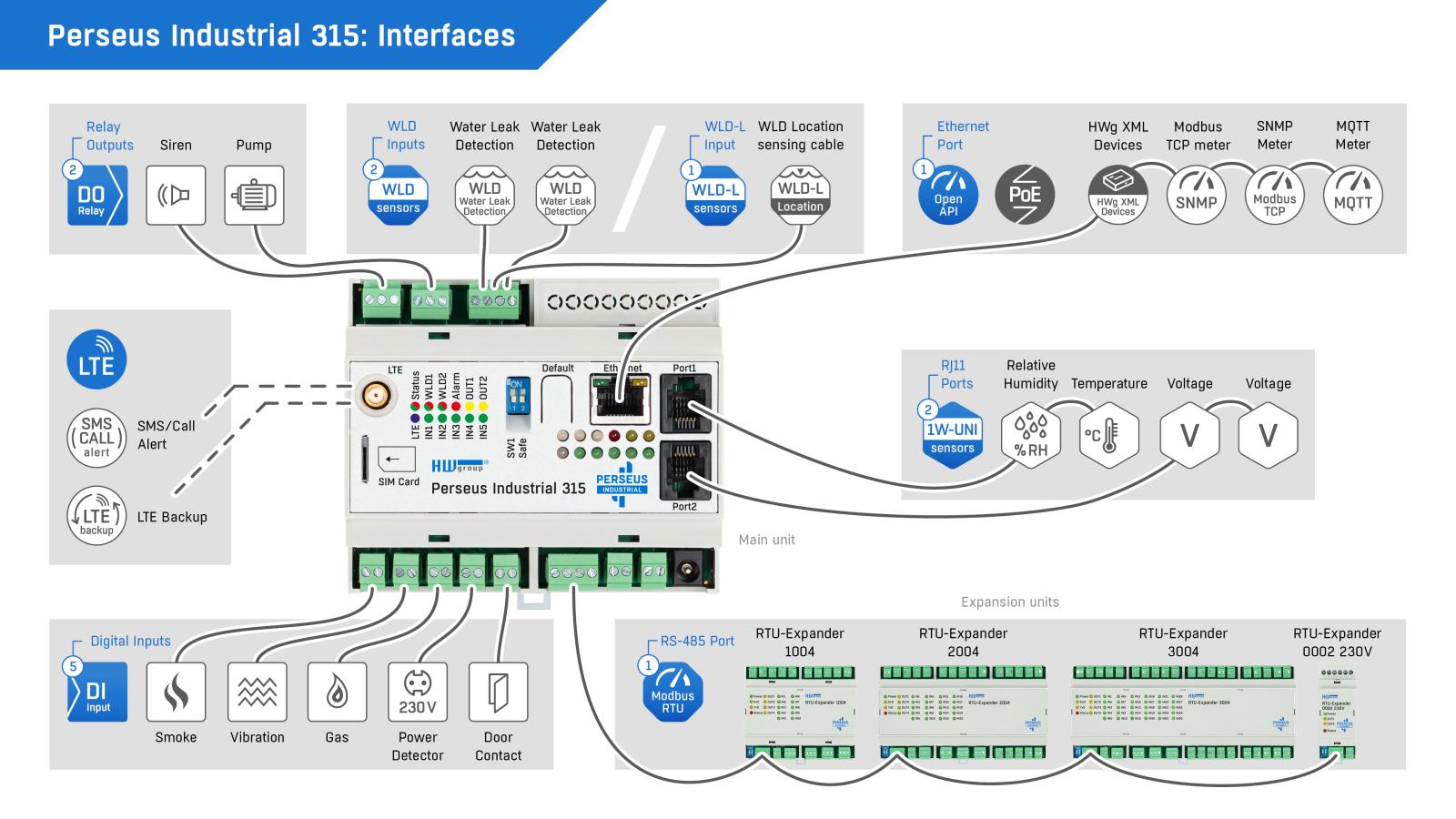

Σε μία συσκευή για ράγα DIN διαθέτει:

• 2 θύρες RJ11 για εξωτερικούς αισθητήρες 1W-UNI
• 5 θύρες DI για ξηρές επαφές
• WLD-L: 1 ζώνη για εξωτερικό καλώδιο ανίχνευσης θέσης διαρροής νερού WLD-L ή 2 ζώνες για εξωτερικά καλώδια ανίχνευσης διαρροής νερού WLD Type A/B
• 2 εξόδους ρελέ

Το Perseus Industrial 315 μπορεί να τροφοδοτηθεί με 12–30 VDC, -48 VDC ή μέσω PoE.

Ο συνδυασμός της φυσικής διεπαφής RS-485 του Perseus 315 και του Modbus/RTU Meters API επιτρέπει την ανάγνωση δεδομένων από συσκευές τρίτων κατασκευαστών, όπως:

• Μετρητές ηλεκτρικής ενέργειας
• UPS
• Συστήματα κλιματισμού

Το Perseus Industrial 315 διαθέτει είσοδο WLD-L και 2 εξόδους ρελέ, οι οποίες μπορούν να ελέγχονται μέσω του interface της συσκευής ή σύμφωνα με την τιμή ενός συνδεδεμένου αισθητήρα ή ανιχνευτή.

Για παράδειγμα, μπορούν να χρησιμοποιηθούν για τον έλεγχο:

• Κλιματισμού
• Εξαερισμού
• Αυτόματων θυρών

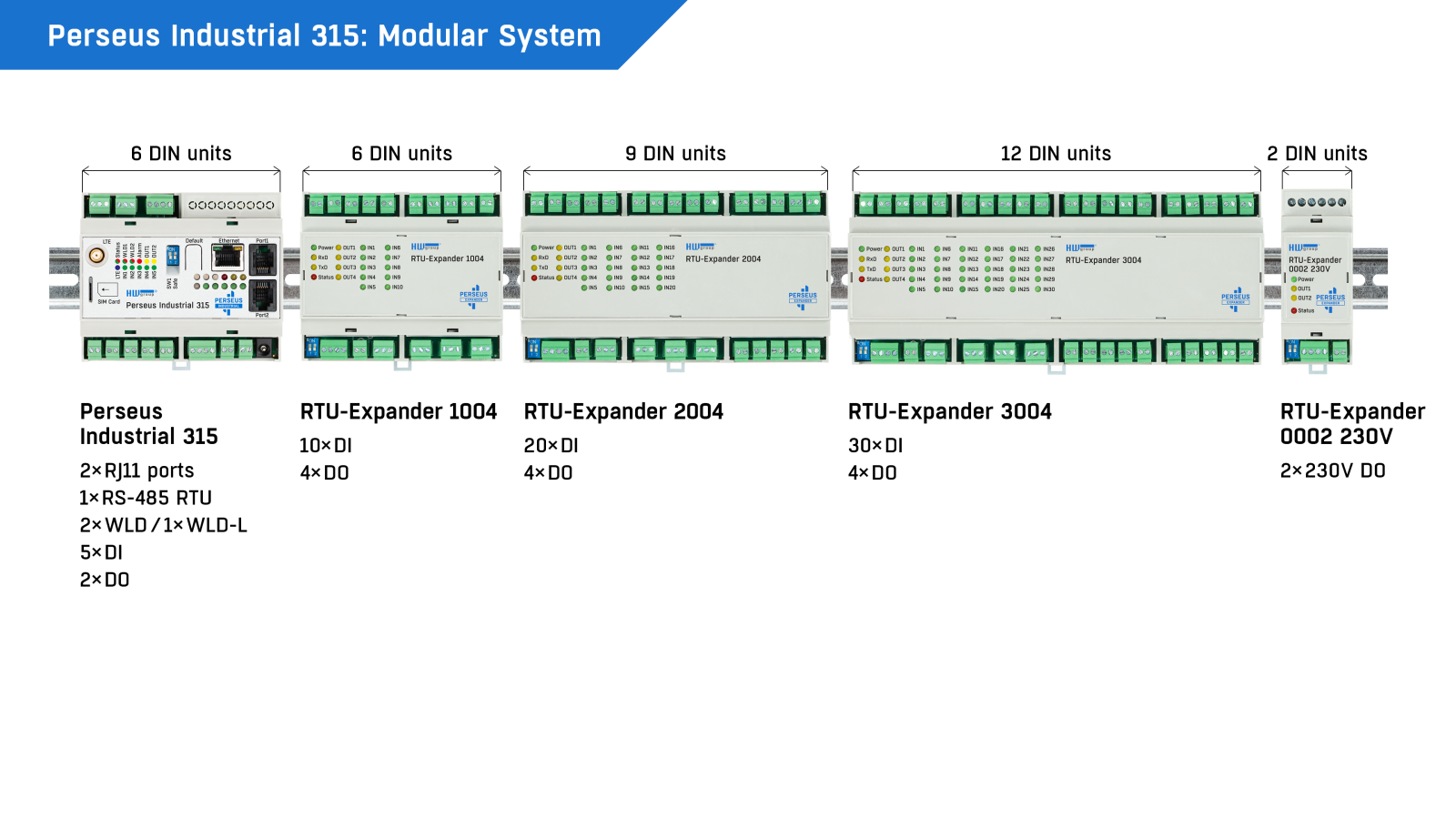

Επεκτάσιμη αρθρωτή αρχιτεκτονική RTU για ράγα DIN

Το Perseus Industrial 315 διαθέτει αρχικά 5 ψηφιακές εισόδους με μετρητές παλμών S0 και 2 ψηφιακές εξόδους DO με ρελέ.

Μπορούν να προστεθούν RTU Expanders για ράγα DIN, ώστε να αυξηθεί ο αριθμός των ψηφιακών εισόδων και εξόδων ανάλογα με τις ανάγκες της εφαρμογής, σε συνδυασμό με τις μονάδες της οικογένειας Perseus Industrial.

• DI – Digital Inputs: Ψηφιακές είσοδοι ξηρής επαφής
• DO – Digital Outputs: Τυπικές ψηφιακές έξοδοι με ρελέ

WLD-L: Εντοπισμός θέσης διαρροής νερού

Το Perseus Industrial 315 διαθέτει μία θύρα WLD-L 4 ακίδων για ανίχνευση διαρροής νερού.

Η θύρα μπορεί να χρησιμοποιηθεί με δύο τρόπους:

• 1 × ζώνη καλωδίου WLD Type L για ανίχνευση και εντοπισμό της θέσης διαρροής
• 2 × ζώνες τυπικού καλωδίου WLD Type A/B για ανίχνευση διαρροής νερού

Έτσι, η συσκευή μπορεί να υποστηρίξει τόσο την τυπική ανίχνευση διαρροής νερού όσο και την ανίχνευση με προσδιορισμό της θέσης της διαρροής σε τεχνικούς χώρους, racks, αποθήκες και εγκαταστάσεις υποδομών.

Επιλογές ειδοποιήσεων

Οι τυπικές εφαρμογές περιλαμβάνουν την απομακρυσμένη παρακολούθηση υποδομών και την αποστολή ειδοποιήσεων.

Οι δυνατότητες κυμαίνονται από απλές ειδοποιήσεις υψηλής θερμοκρασίας έως πιο προηγμένα σενάρια συναγερμών, όπως όταν 2 από τους 5 αισθητήρες έχουν υπερβεί το καθορισμένο όριο ή δεν είναι προσβάσιμοι.

Η εφαρμογή για κινητές συσκευές μπορεί να χρησιμοποιηθεί για την προβολή της κατάστασης όλων των συνδεδεμένων μετρητών απευθείας μέσω LAN ή μέσω του SensDesk.com Portal.

Το ενσωματωμένο LTE modem μπορεί να χρησιμοποιηθεί για την ενημέρωση του Portal σε περίπτωση διακοπής ρεύματος, επιτρέποντας την αποστολή ειδοποιήσεων μέσω email ή SMS από το Portal, συμπεριλαμβανομένων ειδοποιήσεων για μη διαθέσιμη συσκευή ή αισθητήρα.

Παράλληλα, μπορεί να λειτουργήσει ως SMS / Call Gateway για όλες τις συσκευές HWg που βρίσκονται στο τοπικό δίκτυο.

Αυτόνομη παρακολούθηση
• Μπορεί να αποσταλεί ειδοποίηση μέσω email απευθείας από τη συσκευή. Απαιτείται SMTP server.
• Μπορούν να αποσταλούν ειδοποιήσεις μέσω SMS ή τηλεφωνικής κλήσης απευθείας από τη συσκευή μέσω του ενσωματωμένου LTE modem.
• Διατίθεται Perseus Open API, με υποστήριξη SNMP, Modbus/TCP, MQTT κ.ά.

Mobile App – HWg Monitor

• Tablet τοποθετημένο σε τοίχο μπορεί να εμφανίζει όλες τις θερμοκρασίες του χώρου και την κατάσταση των ανιχνευτών.
• Πηγή δεδομένων: Συσκευές LAN / λογαριασμός χρήστη Portal
• Διαθέσιμες εκδόσεις για Android και iOS
• Όλες οι τιμές αισθητήρων εμφανίζονται σε μία οθόνη
• Η εφαρμογή μπορεί να χρησιμοποιηθεί ως φορητή ή επιτοίχια οθόνη προβολής των μετρήσεων των αισθητήρων

Χρήση δωρεάν υπηρεσίας Portal – HWg-cloud.com

• Το Perseus 315 μπορεί να συνδεθεί εύκολα μέσω LAN.
• Μπορούν να αποστέλλονται μέσω του Portal ειδοποιήσεις email για υψηλή ή χαμηλή θερμοκρασία, προσφέροντας αυξημένη μακροχρόνια αξιοπιστία.
• Διατίθεται ειδοποίηση email Device Invalid όταν μία συσκευή αποσυνδεθεί.
• Διατίθεται γράφημα μίας τιμής με σύντομο ιστορικό.
• Υποστηρίζεται κλιμάκωση συναγερμών μέσω email.
• Είναι δυνατός ο απομακρυσμένος έλεγχος εξόδου ρελέ βάσει τιμής αισθητήρα.
• Παρέχεται κεντρική επισκόπηση και διαχείριση ειδοποιήσεων.
• Πρόκειται για δωρεάν υπηρεσία από τον κατασκευαστή HW group.

Χρήση επί πληρωμή υπηρεσίας Portal

• Διατίθενται όλες οι λειτουργίες του HWg-cloud.com.
• Ειδοποιήσεις μέσω email, SMS και φωνητικής κλήσης από το Portal.
• Virtual Sensors στο Portal, όπως για παράδειγμα υπολογισμός μέσης τιμής από πολλαπλούς αισθητήρες.
• Πολλαπλά γραφήματα με ιστορικό αρκετών ετών.
• API λογαριασμού χρήστη μέσω SNMP ή XML.
• Αναφορές σε PDF.
• Λογαριασμοί πολλαπλών χρηστών.
• Μπορεί να χρησιμοποιηθεί το SensDesk.com ως υπηρεσία SaaS ή οποιοσδήποτε συμβατός πάροχος Portal.
• Υποστηρίζεται SensDesk Portal On-Premise, ώστε να μπορείτε να λειτουργείτε το δικό σας Portal στον δικό σας server.
