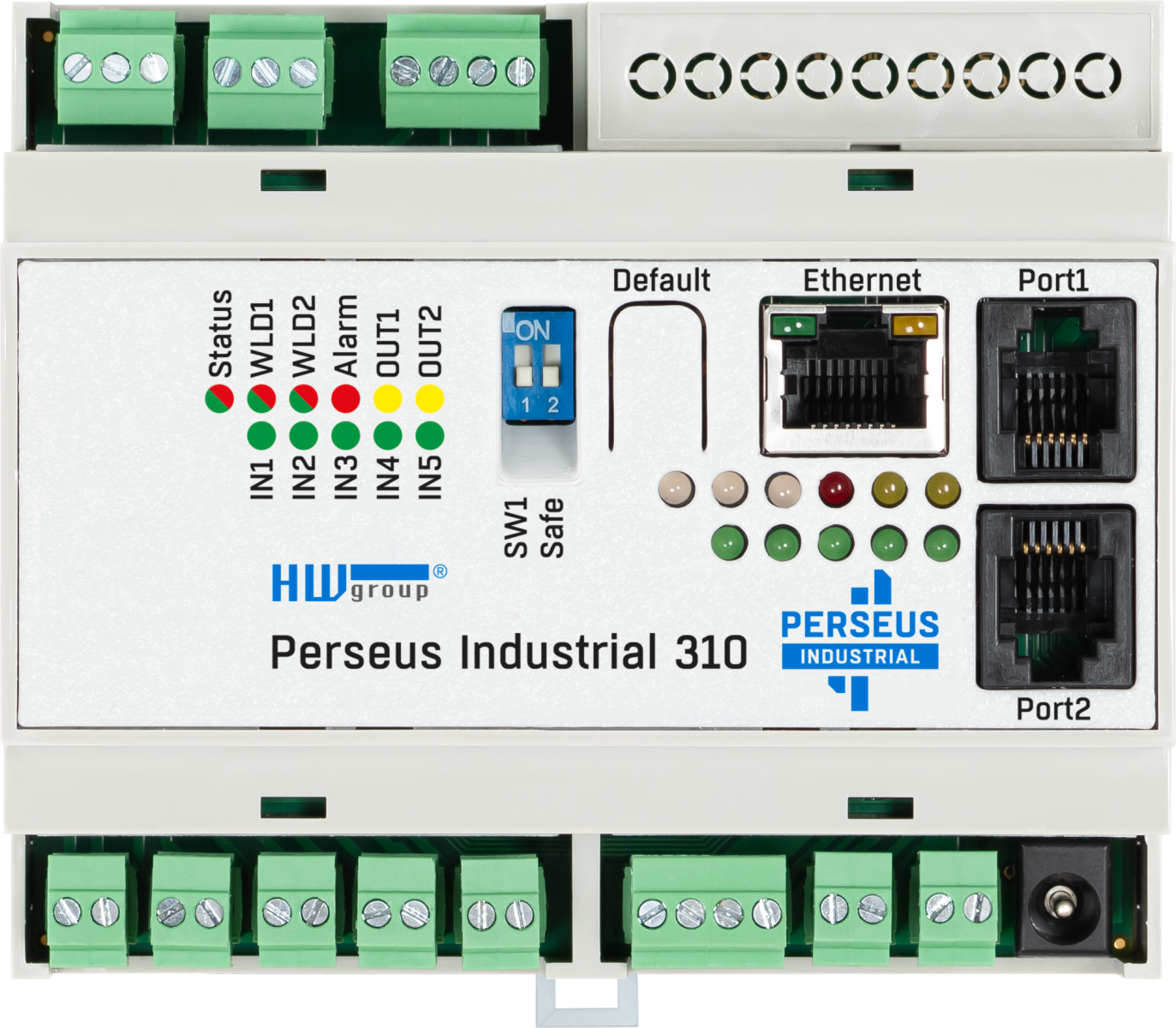

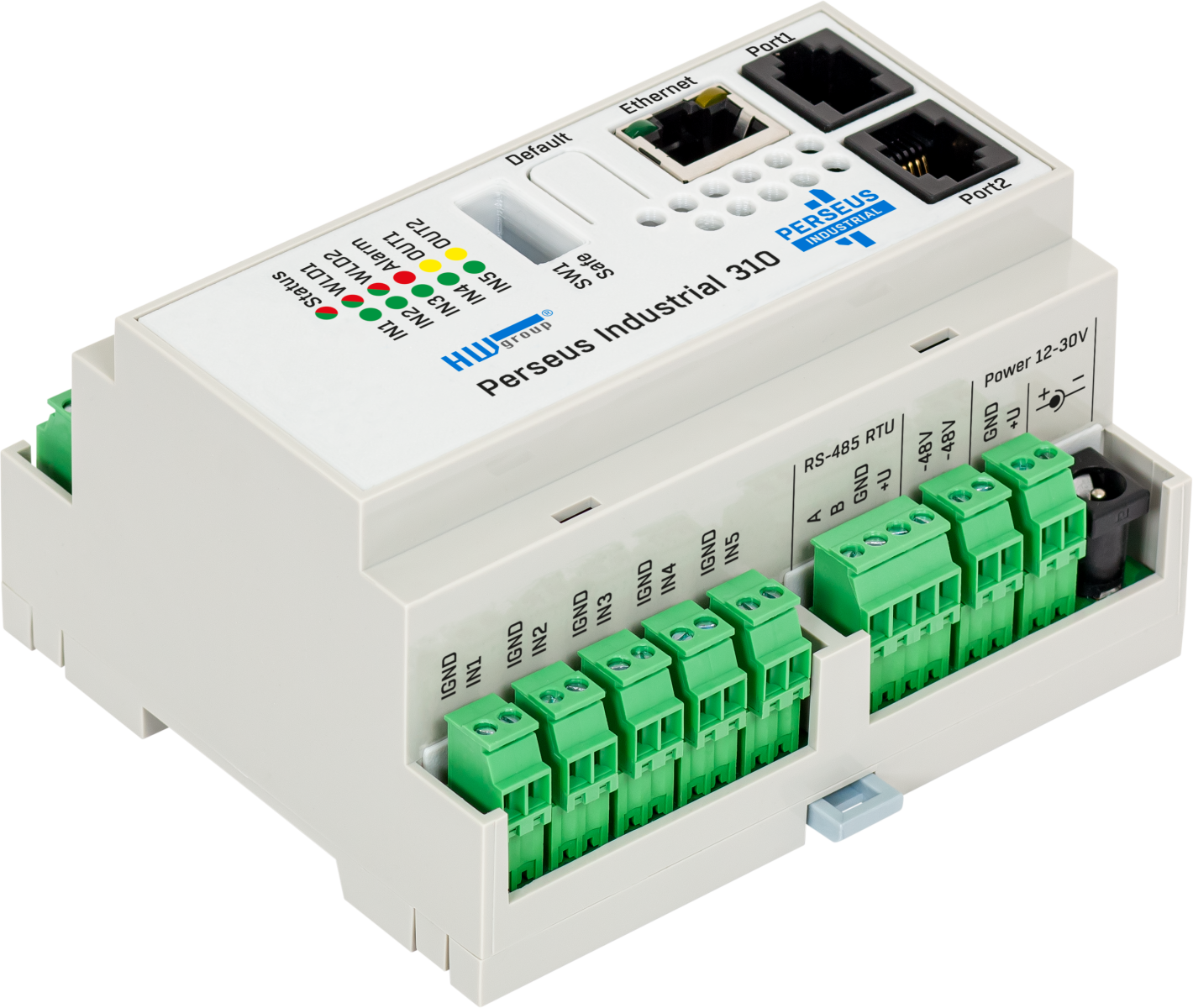

Perseus Industrial 310

Το Perseus Industrial 310 είναι μια επεκτάσιμη μονάδα παρακολούθησης και ελέγχου μέσω LAN, για τοποθέτηση σε ράγα DIN, σχεδιασμένη για βιομηχανικές εφαρμογές, υποδομές και περιβαλλοντική παρακολούθηση.

Υποστηρίζει τη σύνδεση φυσικών αισθητήρων, ψηφιακών εισόδων/εξόδων, καλωδίων WLD (Water Leak Detection) για ανίχνευση διαρροής νερού, καθώς και μετρητών τρίτων κατασκευαστών μέσω LAN ή Modbus/RTU.

Χάρη στις εκτεταμένες δυνατότητες ειδοποιήσεων, τα ανοικτά API και την υποστήριξη Portal, αποτελεί ιδανική λύση για επαγγελματική απομακρυσμένη παρακολούθηση και αυτοματοποίηση εγκαταστάσεων.

Η επεκτάσιμη αρχιτεκτονική του Perseus 310, η οποία βασίζεται σε RTU και επεκτάσεις για ράγα DIN, επιτρέπει τη σύνδεση πολλαπλών εισόδων και εξόδων σε διάφορους συνδυασμούς.

Το Perseus Industrial 310 συνδυάζει δεδομένα από εξωτερικούς φυσικούς αισθητήρες, ανιχνευτές και μετρητές με δεδομένα από άλλες συσκευές HWg που είναι συνδεδεμένες μέσω LAN.

Οι τοπικές συνθήκες, τα Lua scripts, το ημερολόγιο και ο περιοδικός χρονοπρογραμματιστής βοηθούν στην ανάλυση των μετρούμενων δεδομένων.

Η πλατφόρμα Perseus υποστηρίζει πολλαπλές επιλογές ειδοποιήσεων, όπως Email και SNMP Trap, καθώς και Open API με υποστήριξη BACnet, Modbus/TCP και MQTT.

Το Perseus Industrial 310 μπορεί να συνδεθεί με Portal που βασίζεται στην τεχνολογία SensDesk. Σε συνδυασμό με το Portal αποτελεί μια ισχυρή λύση για επαγγελματικές εφαρμογές.

Το Meters API επιτρέπει στο Perseus Industrial 310 να συλλέγει μέσω LAN τιμές από άλλες συσκευές HWg, όπως για παράδειγμα το STE2 R2, και να χρησιμοποιεί αυτά τα δεδομένα για τοπικές συνθήκες, ειδοποιήσεις, scripts ή απεικόνιση μέσω Portal.

Με αυτόν τον τρόπο, το Perseus δεν λειτουργεί μόνο ως συσκευή σύνδεσης αισθητήρων, αλλά και ως τοπικός συγκεντρωτής δεδομένων για κατανεμημένα συστήματα παρακολούθησης.

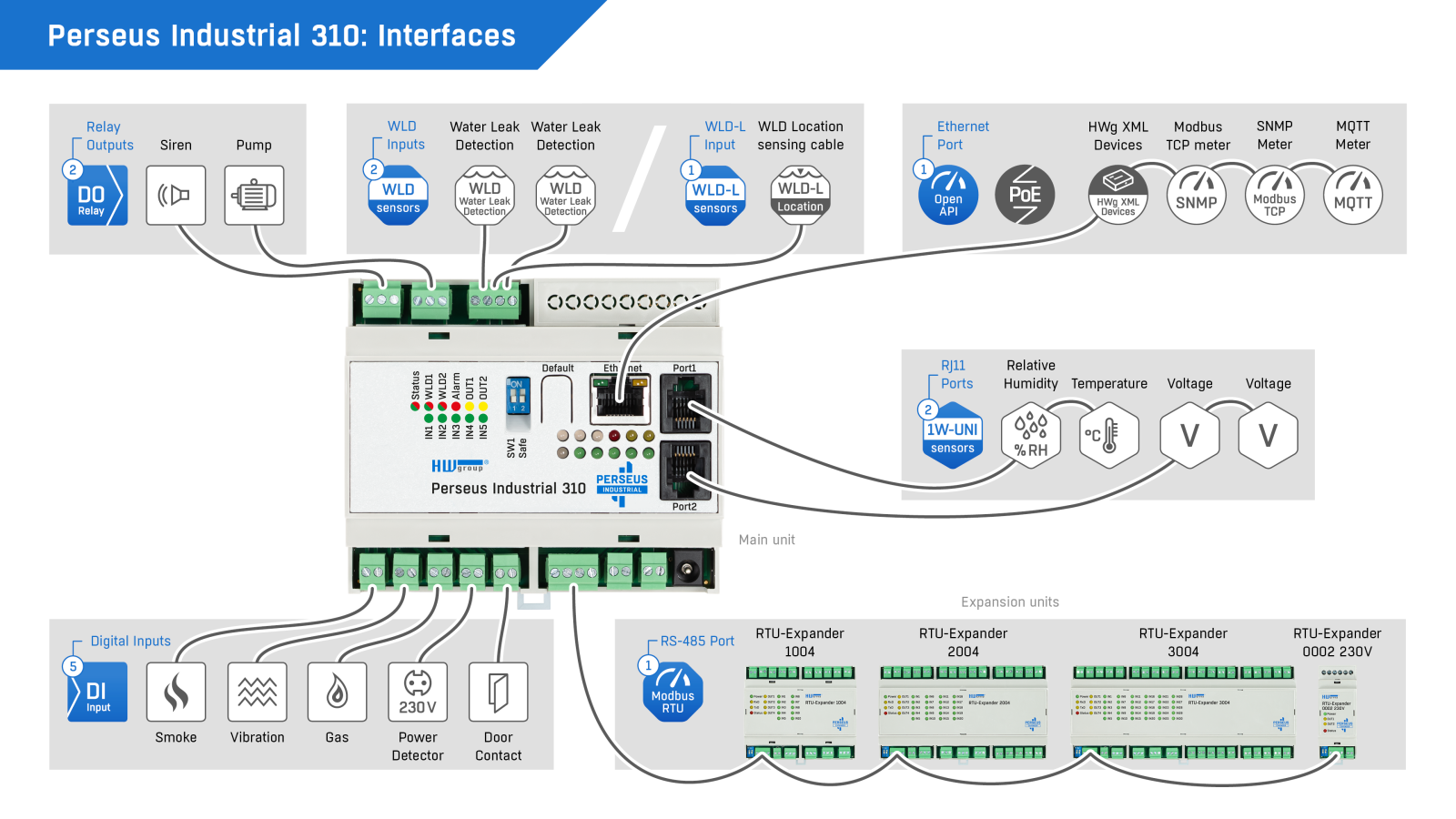

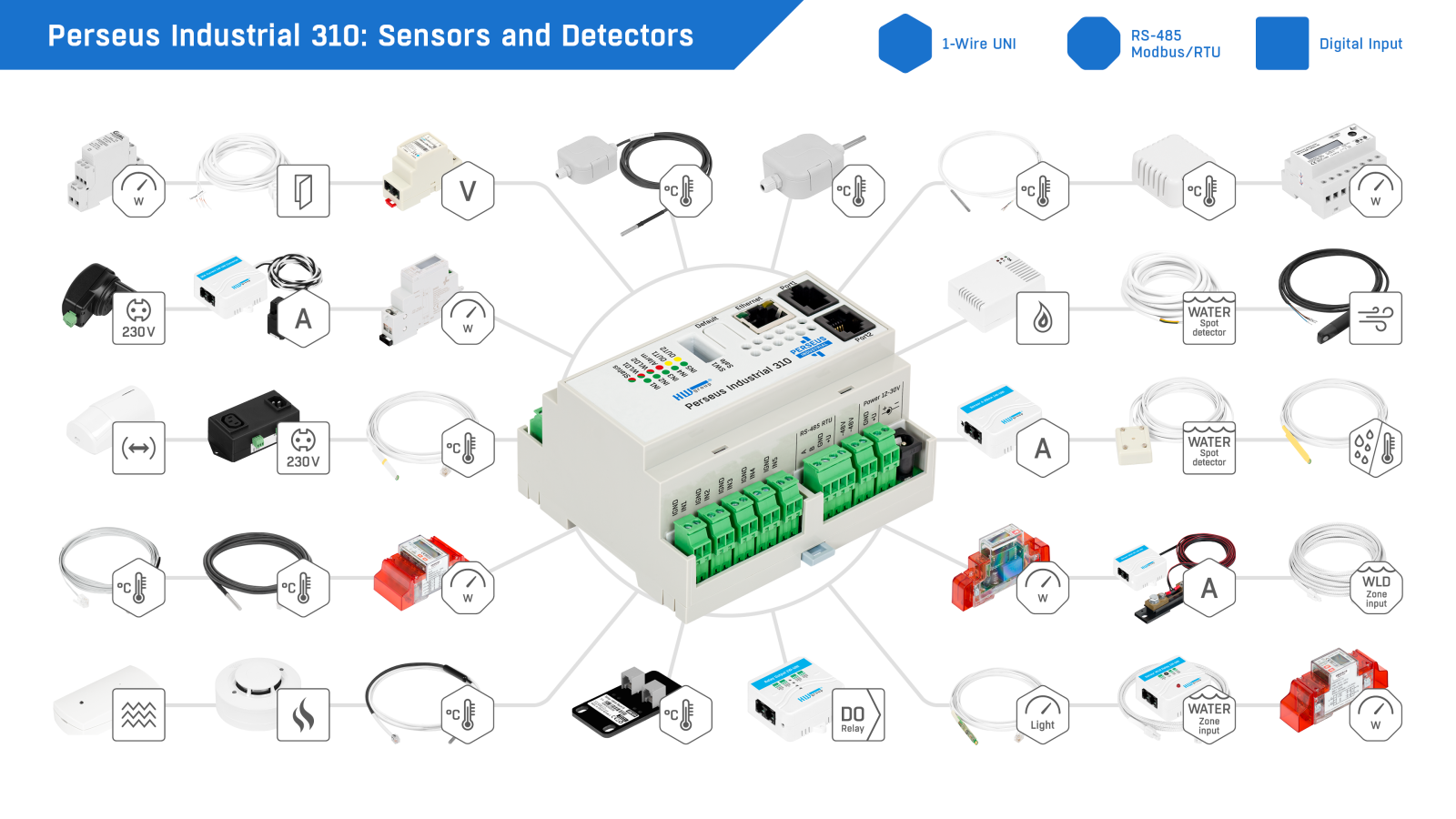

Οι εξωτερικοί αισθητήρες μπορούν να συνδεθούν στις 2 θύρες RJ11 (1WU) ή στο RTU (RS-485) terminal block.

Εφαρμογές και χρήση
Τυπικές εφαρμογές

• Παρακολούθηση τεχνικών χώρων και υποδομών
• Παρακολούθηση περιβαλλοντικών συνθηκών σε αποθήκες, φαρμακευτικούς χώρους και χώρους αποθήκευσης
• Απομακρυσμένη παρακολούθηση μηχανημάτων και εγκαταστάσεων
• Παρακολούθηση τηλεπικοινωνιακών cabinets / BTS
• Παρακολούθηση θερμοκηπίων και γεωργικών εφαρμογών
• Συστήματα ανίχνευσης διαρροής νερού και συναγερμού

Το Perseus Industrial 310 είναι μια συσκευή για τοποθέτηση σε ράγα DIN, σχεδιασμένη για την περιβαλλοντική παρακολούθηση βιομηχανικών εγκαταστάσεων.

Μπορούν να συνδεθούν έως 100 εξωτερικοί μετρητές / αισθητήρες, με συνολικά έως 1000 τιμές / μεταβλητές.

Σε μία συσκευή για ράγα DIN διαθέτει:

• 2 θύρες RJ11 για εξωτερικούς αισθητήρες 1W-UNI
• 5 θύρες DI για ξηρές επαφές
• WLD-L: 1 ζώνη για εξωτερικό καλώδιο ανίχνευσης θέσης διαρροής νερού WLD-L ή 2 ζώνες για εξωτερικά καλώδια ανίχνευσης διαρροής νερού WLD Type A/B
• 2 εξόδους ρελέ

Το Perseus Industrial 310 μπορεί να τροφοδοτηθεί με 9–30/48 VDC ή μέσω PoE.

Ο συνδυασμός της φυσικής διεπαφής RS-485 του Perseus 310 και του Modbus/RTU Meters API επιτρέπει την ανάγνωση δεδομένων από συσκευές τρίτων κατασκευαστών, όπως:

• Μετρητές ηλεκτρικής ενέργειας
• UPS
• Συστήματα κλιματισμού

Το Perseus Industrial 310 διαθέτει είσοδο WLD-L και 2 εξόδους ρελέ, οι οποίες μπορούν να ελέγχονται μέσω του interface της συσκευής ή σύμφωνα με την τιμή ενός συνδεδεμένου αισθητήρα ή ανιχνευτή.

Για παράδειγμα, μπορούν να χρησιμοποιηθούν για τον έλεγχο:

• Κλιματισμού
• Εξαερισμού
• Αυτόματων θυρών

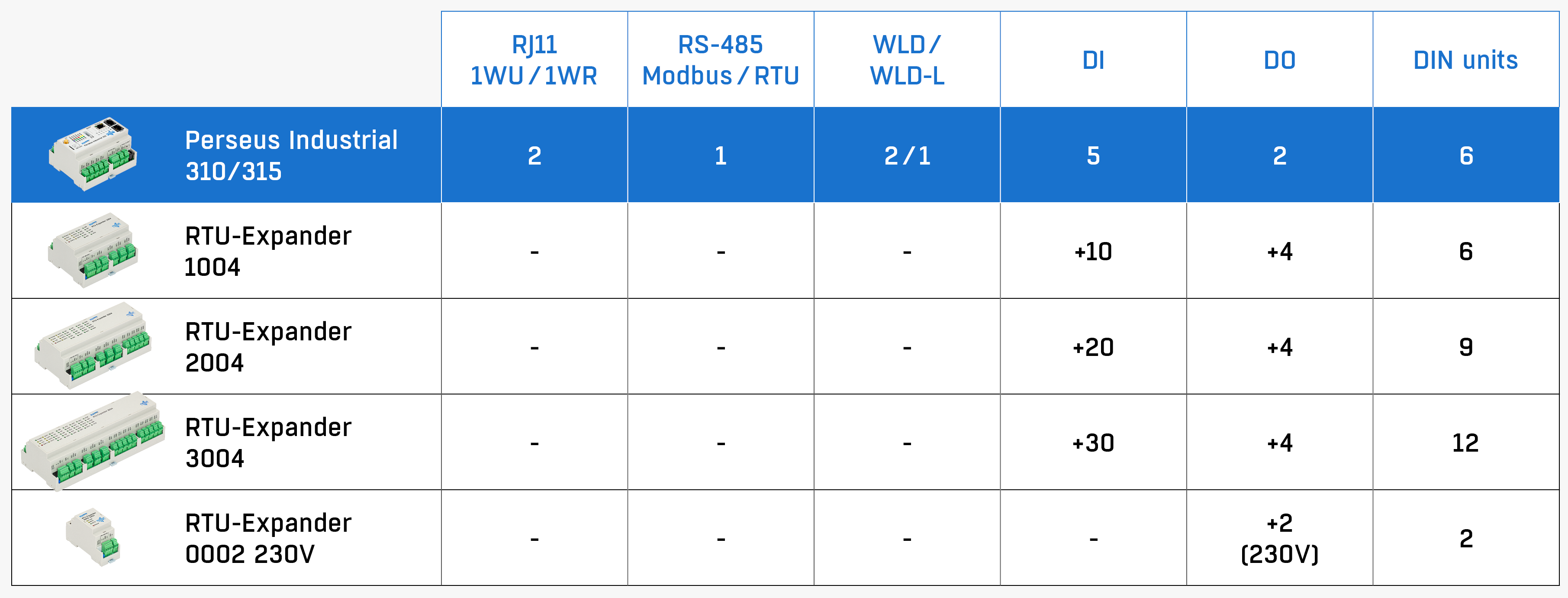

Επεκτάσιμη αρθρωτή αρχιτεκτονική RTU για ράγα DIN

Το Perseus Industrial 310 διαθέτει αρχικά 5 ψηφιακές εισόδους (DI) με μετρητές παλμών και 2 ψηφιακές εξόδους (DO) με ρελέ.

Μπορούν να προστεθούν RTU Expanders για ράγα DIN, ώστε να αυξηθεί ο αριθμός των:

• DI – Digital Inputs: Ψηφιακές είσοδοι ξηρής επαφής
• DO – Digital Outputs: Τυπικές ψηφιακές έξοδοι με ρελέ

Με αυτόν τον τρόπο, ο αριθμός και ο συνδυασμός εισόδων και εξόδων μπορεί να προσαρμοστεί στις ανάγκες κάθε εφαρμογής, σε συνδυασμό με τις μονάδες της οικογένειας Perseus Industrial.

WLD-L: Εντοπισμός θέσης διαρροής νερού
Το Perseus Industrial 310 διαθέτει μία θύρα WLD-L 4 ακίδων για ανίχνευση διαρροής νερού.

Η θύρα μπορεί να χρησιμοποιηθεί με δύο τρόπους:
• 1 × ζώνη καλωδίου WLD Type L για ανίχνευση και εντοπισμό της θέσης διαρροής
• 2 × ζώνες τυπικού καλωδίου WLD Type A/B για ανίχνευση διαρροής νερού

Έτσι, η συσκευή μπορεί να υποστηρίξει τόσο την τυπική ανίχνευση διαρροής νερού όσο και την ανίχνευση με προσδιορισμό της θέσης της διαρροής σε:
• Τεχνικούς χώρους
• racks
• Αποθήκες
• Εγκαταστάσεις υποδομών

Επιλογές ειδοποιήσεων
Οι τυπικές εφαρμογές περιλαμβάνουν την απομακρυσμένη παρακολούθηση υποδομών και την αποστολή ειδοποιήσεων.

Οι δυνατότητες κυμαίνονται από απλές ειδοποιήσεις υψηλής θερμοκρασίας έως πιο προηγμένα σενάρια συναγερμών, όπως:

• 2 από τους 5 αισθητήρες έχουν υπερβεί το καθορισμένο όριο
• 2 από τους 5 αισθητήρες δεν είναι προσβάσιμοι

Η εφαρμογή για κινητές συσκευές μπορεί να χρησιμοποιηθεί για την προβολή της κατάστασης όλων των συνδεδεμένων μετρητών μέσω LAN ή Portal.

Αυτόνομη παρακολούθηση

• Μπορεί να αποσταλεί ειδοποίηση μέσω email απευθείας από τη συσκευή. Απαιτείται SMTP server.
• Είναι δυνατή η ενεργοποίηση εξόδου ρελέ DO βάσει των καθορισμένων τιμών ενός ή περισσότερων αισθητήρων.
• Διατίθεται Perseus Open API, με υποστήριξη SNMP, Modbus/TCP, MQTT κ.ά.

Χρήση υπηρεσίας Portal – HWg-cloud.com
• Μπορεί να αποσταλεί ειδοποίηση μέσω email από το Portal, προσφέροντας αυξημένη μακροχρόνια αξιοπιστία.
• Διατίθεται ειδοποίηση Device Invalid όταν μία συσκευή αποσυνδεθεί.
• Διατίθεται γράφημα μίας τιμής με σύντομο ιστορικό.
• Υποστηρίζεται κλιμάκωση συναγερμών μέσω email.
• Είναι δυνατός ο απομακρυσμένος έλεγχος εξόδου ρελέ βάσει τιμής αισθητήρα.
• Παρέχεται κεντρική επισκόπηση και διαχείριση ειδοποιήσεων.
• Πρόκειται για δωρεάν υπηρεσία από τον κατασκευαστή HW group.

Χρήση επί πληρωμή υπηρεσίας Portal
• Portal με τεχνολογία SensDesk Technology, ως SaaS ή On-Premise
• Ειδοποιήσεις μέσω email, SMS και φωνητικής κλήσης
• Πολλαπλά γραφήματα με ιστορικό αρκετών ετών
• API λογαριασμού χρήστη μέσω SNMP ή XML
• Αναφορές σε PDF
• Λογαριασμοί πολλαπλών χρηστών

Mobile App – HWg Monitor
• Διαθέσιμες εκδόσεις για Android και iOS
• Σύνδεση συσκευών μέσω LAN: όλες οι συσκευές HWg
• Σύνδεση συσκευών μέσω Portal: SensDesk.com και επιλεγμένοι πάροχοι Portal
• Όλες οι τιμές αισθητήρων εμφανίζονται σε μία οθόνη
• Η εφαρμογή για κινητές συσκευές μπορεί να χρησιμοποιηθεί ως μόνιμη οθόνη προβολής των τιμών των αισθητήρων
